OM1, OM2, OM3, OM4, OM5 : que signifient ces classes ?

Dans l'architecture du câblage structuré des centres de données et des infrastructures locales (LAN) à haute densité, les classes de fibres multimodes (Optical Multimode - OM) sont régies de manière stricte par le standard international ISO/IEC 11801-1. Loin de correspondre à de simples évolutions chronologiques, ces catégories définissent des profils micro-géométriques du cœur de silice et des méthodologies de qualification de la bande passante modale asymétriques.

Leur compréhension est indispensable pour s'affranchir de la dispersion modale, calibrer le produit bande passante-distance et pérenniser l'évolutivité des liaisons multi-gigabits de la couche physique.

1. La rupture métrologique : du profil LED (OFL) à l'optimisation laser VCSEL (EMB)

Pour qualifier l'aptitude d'une fibre multimode à transmettre un signal sans interférence entre symboles (IES), l'industrie s'appuie sur deux méthodologies de mesure distinctes, dictées par la nature de la source lumineuse active :

• La bande passante OFL (Overfilled Launch - OM1/OM2) : Les diodes LED injectent un faisceau large qui sature l'intégralité du cœur de la fibre. La performance est mesurée en simulant ce remplissage total (OFL). Ce modèle est inefficace pour les hauts débits en raison d'une dispersion modale structurellement élevée.
• La bande passante EMB (Effective Modal Bandwidth - OM3/OM4/OM5) : Les transmissions multi-gigabits exploitent des lasers à cavité verticale émettant par la surface (VCSEL). Le spot lumineux d'un VCSEL est ultra-directif environ 7 µm) et n'excite qu'une fraction restreinte des modes au centre du cœur. Pour éliminer les variations de vitesse entre ces modes centraux, les fibres modernes subissent un contrôle du retard modal différentiel (DMD - Differential Mode Delay). La mesure DMD permet de calculer l'EMB, garantissant la stabilité temporelle des impulsions lumineuses sous source laser.

2. Caractérisation technique des classes de fibres multimodes

a) OM1 et OM2 : les infrastructures héritées (Legacy)

• OM1 (Cœur de 62,5 µm) : Standard historique conçu pour les liaisons LAN sous source LED à 850/1300 nm. Son cœur large engendre une dispersion modale sévère. Limitée à un produit bande passante-distance de 200 MHz·km à 850 nm, elle bride le débit de 10 Gbps à une portée maximale critique de 33 mètres (norme IEEE 802.3ae).
• OM2 (Cœur de 50 µm) : Première transition géométrique réduisant le cœur à 50 µm pour affiner le profil à gradient d'indice. Bien qu'elle élève la bande passante OFL à 500 MHz·km, elle reste dépendante des sources LED et s'avère inadaptée aux exigences de densification des centres de données contemporains.

b) OM3 et OM4 : la standardisation de l'optimisation laser VCSEL

Ces deux classes exploitent un cœur de 50 µm au profil à gradient d'indice parabolique hautement purifié, spécifiquement calibré pour éliminer les distorsions temporelles induites par les VCSEL à 850 nm.

• OM3 : Fixe l'EMB minimale à 2000 MHz·km à 850 nm. Elle sécurise le transport du 10 Gbps (10GBASE-SR) jusqu'à 300 mètres et supporte les architectures parallèles 40G/100G (via connecteurs MPO/MTP) sur 100 mètres.
• OM4 : Représente l'optimisation maximale de la pureté du verre à la longueur d'onde unique de 850 nm. Elle propulse l'EMB à 4700 MHz·km. Cette marge métrologique permet d'étendre la portée du 10 Gbps à 400 mètres et de valider les liaisons 40G/100GSR4 jusqu'à 150 mètres, s'imposant comme la référence pour les architectures de commutation principales (Backbones) des data centers.
•


c) OM5 (Wideband MMF) : la convergence du multiplexage spectral SWDM4

La fibre OM5 ne doit pas être analysée comme une simple extension linéaire de l'EMB de l'OM4, mais comme une rupture technologique de type multiplexage spectral.

• La spécification Wideband : Si elle conserve une EMB de 4700 MHz·km à 850 nm (performances identiques à l'OM4 en canal unique), sa matrice de silice est purifiée pour étendre son profil de performance sur une plage spectrale continue allant de 850 nm à 953 nm. Elle garantit notamment une EMB minimale de 2470 MHz·km à 953 nm.
• L'objectif d'ingénierie (SWDM4) : Cette extension de bande passante permet d'exploiter les transceivers de type SWDM4 (Shortwavelength Wavelength Division Multiplexing). Le module injecte simultanément 4 longueurs d'onde distinctes (850, 880, 910 et 940 nm) sur une unique paire de fibres bidirectionnelle. L'OM5 permet ainsi de délivrer un débit de 40 ou 100 Gbps sans recourir au câblage parallèle multifibre (MPO/MTP), optimisant la densité des chemins de câbles.

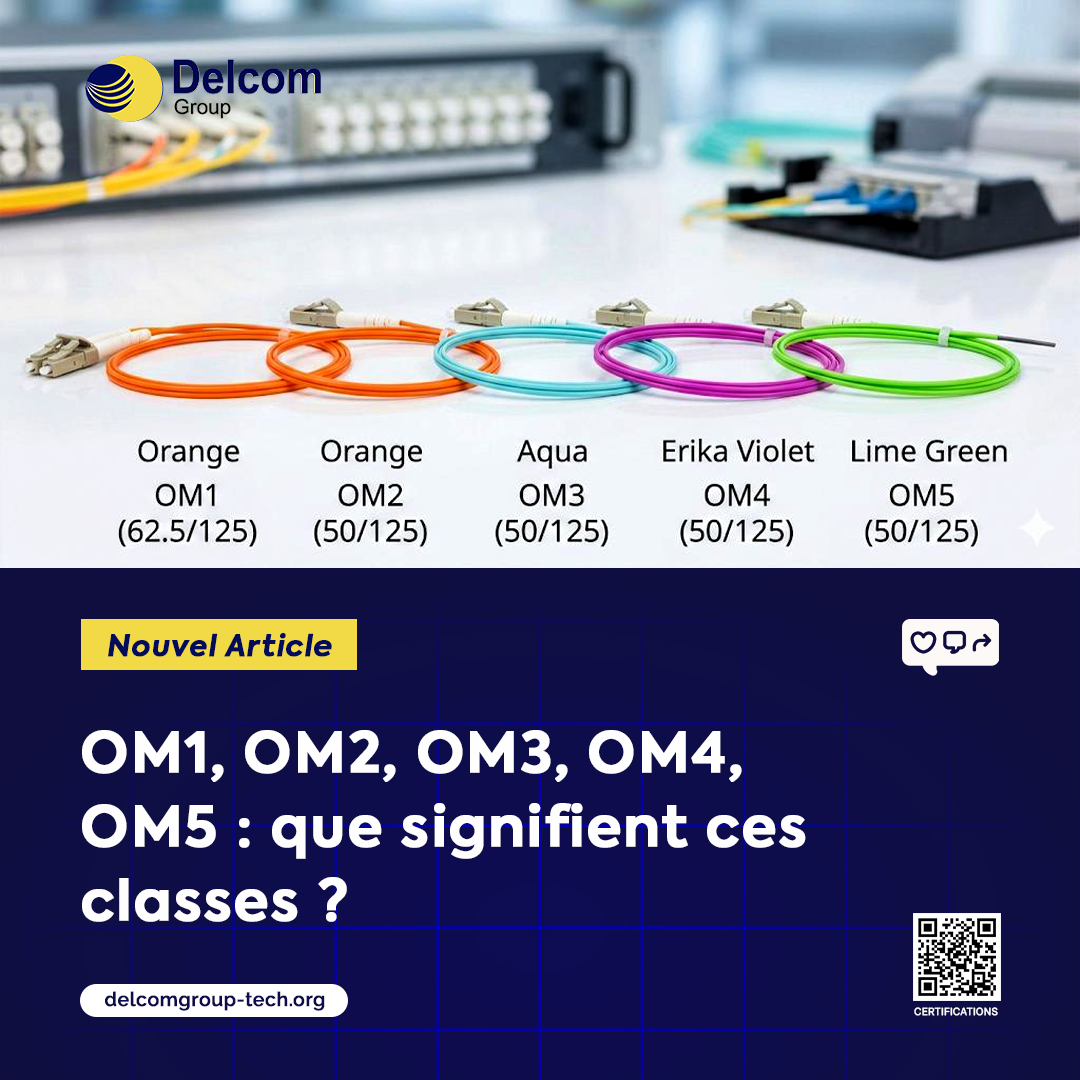

3. Codification visuelle : Identification couleur selon la norme TIA-598

Pour faciliter la maintenance opérationnelle au sein des répartiteurs de forte densité, la norme TIA-598 définit une codification par couleur de la gaine extérieure des jarretières. Toutefois, ces repères visuels partagent des limites strictes :

• OM1 & OM2 : Identifiées par une gaine Orange.
• OM3 & OM4 : Partagent la couleur Aqua (Bleu turquoise). Pour pallier ce manque de différenciation visuelle critique dans les environnements à ultra-haute densité, certains constructeurs ont introduit la couleur Violet Érika (Erika Violet) ou le Rose pour identifier de façon exclusive l'OM4.
• OM5 : Standardisée universellement sous la teinte Vert Citron (Lime Green).
• La règle de l'audit technique : La couleur extérieure n'ayant pas de valeur de certification contractuelle, la vérification d'une infrastructure exige la lecture systématique du marquage de la gaine (référence constructeur imprimée), l'examen du dossier d'ouvrage exécuté (DOE) et l'analyse des rapports de photométrie.

4. Les pièges méthodologiques lors des phases de migration réseau

Faire évoluer une infrastructure vers des débits supérieurs (passage de 1 Gbps à 10 Gbps ou 40 Gbps) confronte les ingénieurs à des contraintes physiques et géométriques cumulatives :

• La loi du maillon le plus faible : Une liaison optique s'évalue selon les spécifications de son composant le plus dégradé. Connecter une jarretière OM4 sur un tronçon d'infrastructure historique câblé en OM1 ne modifie pas les propriétés physiques de la ligne ; la liaison reste bridée par la dispersion modale critique de l'OM1 (portée limitée à 33 mètres).
• Le risque de désalignement géométrique : Interconnecter accidentellement un câble OM1 (cœur de 62,5 µm) et un câble OM3/OM4/OM5 (cœur de 50 µm) provoque une rupture structurelle majeure. Lors du passage du cœur large vers le cœur fin, plus de 35 % de l'énergie lumineuse est rejetée dans la gaine optique, créant une perte d'insertion locale supérieure à 3 dB qui détruit instantanément le budget optique et provoque l'effondrement de la liaison.

5. Cloisonnement architectural : Le contresens du comparatif OM vs OS

Dans la nomenclature de l'ISO/IEC 11801-1, il convient de segmenter strictement les catégories multimodes et monomodes :

• Les classes OM (Optical Multimode) : Opèrent exclusivement dans la première et la deuxième fenêtre optique (850 nm et 1300 nm), caractérisées par une atténuation linéique élevée (environ 2,5 dB/km) et une portée limitée par la dispersion modale.
• Les classes OS (Optical Single-mode) : Les grades OS1 (intérieur) et OS2 (extérieur) transportent un mode spatial unique dans les fenêtres télécoms de 1310 nm et 1550 nm. Libérées de la dispersion modale et bénéficiant d'une atténuation ultra-faible (environ 0,20 dB/km), elles répondent aux contraintes des réseaux WAN et opérateurs (FTTH, Backbones). Comparer une fibre OM4 à une fibre OS2 est un contresens technique ; elles représentent deux physiques de guidage d'onde destinées à des échelles architecturales distinctes.

Conclusion générale

Les classes OM définissent l'arsenal technologique indispensable à la maîtrise de la dispersion modale au sein des infrastructures à courte distance. Si les grades OM1 et OM2 appartiennent désormais à l'histoire des architectures locales (liaisons LED héritées), le couple OM3 / OM4 standardise l'efficacité des transmissions lasers VCSEL à 850 nm, sécurisant la connectivité interne des data centers contemporains. La fibre OM5 Wideband représente quant à elle la maturité spectrale du multimode, déplaçant la performance de la simple élongation de la bande passante vers l'exploitation du multiplexage d'ondes courtes (SWDM4).



Pour l'ingénieur réseau, la réussite d'un déploiement ou d'une migration ne réside pas dans la quête absolue du grade le plus élevé, mais dans la validation métrologique de la chaîne optique globale, garantissant la parfaite adéquation entre le profil du verre (DMD/EMB), l'interface active des transceivers et le respect rigoureux du budget d'atténuation d'insertion.
